Pemotongan Laser
Sistem laser CO₂ dan gentian untuk tepi bebas burr dan ketepatan dimensi ±0.05 mm pada keluli, aluminium dan tembaga.

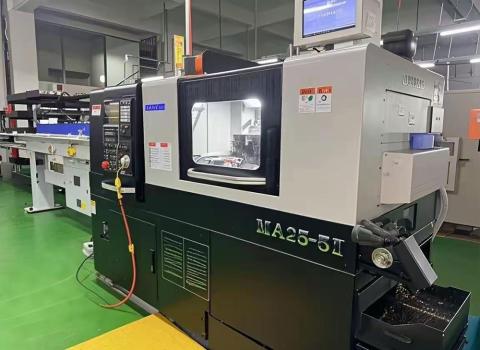

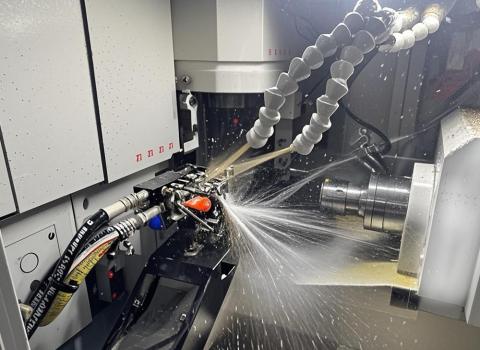

Pemesinan ketepatan menggunakan mesin kawalan berangka komputer (CNC) untuk memotong, mengisar dan menggerudi bahan logam atau bukan logam. Ia membolehkan pengeluaran permukaan kompleks dan bahagian berketepatan tinggi dengan tahap automasi, ketepatan dan kecekapan yang tinggi.
1Tetapkan

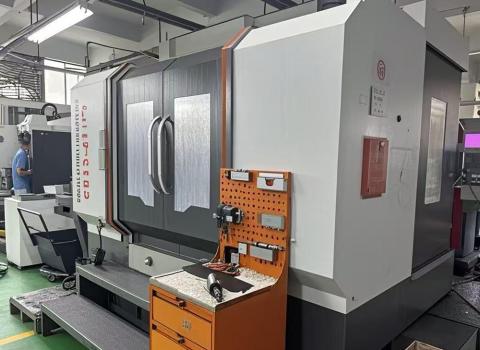

Pusat Pemesinan 5 Paksi
2Tetapkan
Pusat Pemesinan 4 Paksi
2Tetapkan
Pelarik CNC
11Tetapkan

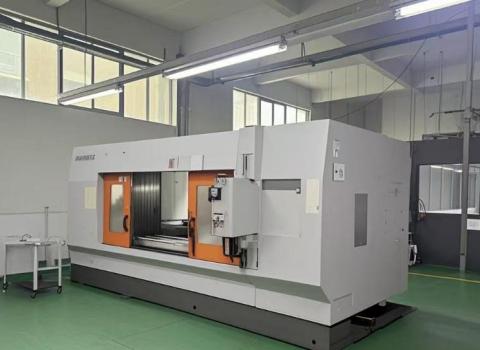

CNC
| Spesifikasi peranti | |
| Pusat Pemesinan 5 Paksi | φ2-φ26 |
| Pusat Pemesinan 4 Paksi | φ2-φ20 |
| Pelarik CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Pusat CNC 5 muka | 1000mmX500mmX400mm |
Produk kepingan logam ketepatan ialah komponen fabrikasi yang dihasilkan daripada kepingan logam nipis — biasanya setebal 0.5 mm hingga 20 mm — melalui proses pembuatan terkawal termasuk pemotongan laser, penebuk CNC, brek tekan, kimpalan dan kemasan permukaan. Istilah "ketepatan" menandakan toleransi dimensi yang ketat (biasanya ±0.05 mm hingga ±0.1 mm), kebolehulangan yang konsisten dan kualiti permukaan bersih yang bergantung kepada proses pemasangan hiliran.
Di Zhejiang Jiafeng, kami mengeluarkan produk kepingan logam ketepatan menggunakan pusat pemesinan 5 paksi, mesin pelarik CNC dan peralatan pengilangan berbilang paksi, membolehkan geometri kompleks yang tidak dapat dicapai oleh fabrikasi konvensional. Setiap produk meninggalkan kilang kami yang diperakui dan sedia untuk penyepaduan.
Memilih bahan yang betul ialah keputusan tunggal yang paling penting dalam fabrikasi kepingan logam ketepatan. Jadual di bawah membandingkan bahan paling biasa yang kami proses, membantu anda memadankan keperluan mekanikal dengan permohonan anda.
| Bahan | Kekuatan tegangan | Rintangan kakisan | Berat badan | Kemasan Tipikal | Terbaik Untuk |
|---|---|---|---|---|---|
| Keluli tahan karat 304 | 515–720 MPa | Cemerlang | Berat | Disikat, Digilap, Pasif | Peralatan makanan, perubatan, kepungan |
| Keluli tahan karat 316 | 485–690 MPa | Unggul (Mo ditambah) | Berat | Digilap elektrik, Disikat | Marin, kimia, farmaseutikal |
| Keluli Gelek Sejuk (SPCC) | 270–370 MPa | Rendah (memerlukan salutan) | Berat | Kot serbuk, Lukisan, Galvanizing | Panel struktur, casis, pendakap |
| Keluli Tergalvani (GI) | 270–370 MPa | Baik | Berat | Kot serbuk, Primer | Kepungan luaran, komponen HVAC |
| Aluminium 5052 | 195–260 MPa | Sangat bagus | Cahaya | Anodising, Kot serbuk | Panel aeroangkasa, elektronik, pengangkutan |
| Aluminium 6061 | 276–310 MPa | Baik | Cahaya | Anodising, Kot jernih | Bahagian struktur mesin, sink haba |
| Tembaga C110 | 220–250 MPa | Sederhana | Berat | penyaduran timah, Pasif | Bar bas, kenalan elektrik, penukar haba |
* Nilai ialah julat indikatif; Spesifikasi akhir bergantung pada ketebalan, perangai, dan kaedah pemprosesan.

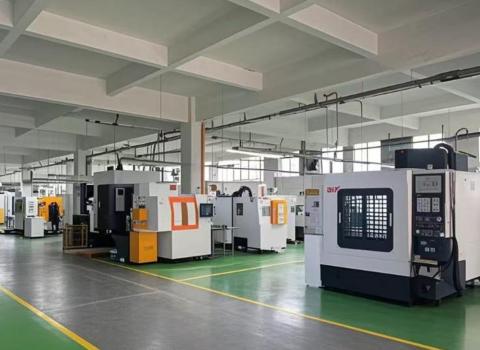

Jiafeng mengendalikan bengkel CNC moden yang dikonfigurasikan khusus untuk produk kepingan logam ketepatan. Di bawah ialah ringkasan teknikal peralatan utama kami dengan julat toleransi yang boleh dicapai.
| Jenis Peralatan | Kuantiti | Julat Kerja | Toleransi Kedudukan | Bahan yang sesuai |
|---|---|---|---|---|
| Pusat Pemesinan 5 Paksi | 1 | φ2 – φ26 mm | ±0.005 mm | Keluli, Aluminium, Tembaga, Titanium |
| Pusat Pemesinan 4 Paksi | 2 | φ2 – φ20 mm | ±0.008 mm | Keluli, Aluminium, Plastik |
| Pelarik CNC | 2 | Sehingga φ200 mm | ±0.01 mm | Keluli, Keluli Tahan Karat, Aluminium |
| Pusat Pengilangan CNC | 11 | 2050 × 500 × 400 mm | ±0.02 milimeter | Semua logam, Komposit |
| Pusat CNC 5 Muka | — | 1000 × 500 × 400 mm | ±0.01 mm | Keluli, Aluminium, Invar |
| Pemotongan Laser Gentian | — | Keluli sehingga 20 mm | ±0.05 mm | Keluli karbon, SS, Aluminium, Tembaga |
| Brek tekan CNC | — | Panjang sehingga 3200 mm | ±0.3 ° sudut selekoh | Keluli, Aluminium, Tergalvani |
Toleransi yang ditunjukkan boleh dicapai dalam keadaan pengeluaran biasa. Toleransi yang lebih ketat tersedia atas permintaan untuk aplikasi kritikal.
Rawatan permukaan yang betul memanjangkan hayat produk, memenuhi keperluan kawal selia, dan memberikan anda produk kepingan logam ketepatan penampilan yang dituntut oleh pasaran anda.
| Jenis Kemasan | Proses | Ketebalan (μm) | Perlindungan kakisan | Pilihan Warna | Aplikasi Biasa |
|---|---|---|---|---|---|
| Salutan Serbuk | Semburan elektrostatik + penyembuhan ketuhar | 60–120 | ★★★★☆ | RAL / tersuai | Kandang, kabinet, casis |
| Anodisasi (Jenis II) | Pengoksidaan elektrokimia | 5–25 | ★★★☆☆ | Jelas, Hitam, Emas, tersuai | Perumahan aluminium, panel |
| Anodisasi Keras (Jenis III) | Anodisasi arus tinggi | 25–80 | ★★★★★ | Semulajadi, Hitam | Aeroangkasa, pertahanan, permukaan haus |
| Penyaduran zink | Penyaduran elektrik | 5–25 | ★★★☆☆ | Kromat kuning yang jelas | Pengikat, kurungan, penyambung |
| Nikel Tanpa Elektrik | Pemendapan kimia | 5–50 | ★★★★☆ | Perak terang | Bahagian ketepatan, pelindung EMC |
| Pasif | Mandi asid (sitrik / nitrik) | — | ★★★★★ | SS semulajadi | Perubatan, bahagian SS gred makanan |
| Berus + Kot Jelas | Tali pinggang kasar + lakuer | 5–15 | ★★☆☆☆ | Semulajadi / satin | Elektronik pengguna, panel hiasan |
★ Penarafan menunjukkan tahap perlindungan kakisan relatif di bawah keadaan pendedahan yang setara. Prestasi sebenar bergantung pada bahan asas dan persekitaran operasi.
Aliran kerja yang berstruktur dan didokumenkan memastikan setiap pesanan — daripada prototaip tunggal kepada 100,000 keping — memenuhi spesifikasi dan dihantar tepat pada masanya.
Keupayaan fabrikasi kami merangkumi pelbagai sektor di mana ketepatan dimensi, kebolehpercayaan dan kualiti permukaan tidak boleh dirunding.
| Industri | Piawaian yang berkaitan | Jenis Produk Biasa |
|---|---|---|
| Elektronik / Telekomunikasi | IPC-A-600, RoHS, JANGKAUAN | Casis, perisai EMC, kepungan PCB, rak |
| Peranti perubatan | ISO 13485, FDA 21 CFR | Perumahan peralatan pembedahan, dulang steril, panel instrumen |
| Automotif | IATF 16949, PPAP | Kurungan, perisai haba, penutup bateri, bingkai struktur |
| Aeroangkasa | AS9100, NADCAP | Panel struktur, pintu akses, saluran, pendakap |
| Tenaga / Kuasa | IEC 61439, UL 508A | Kepungan suis, perumahan penyongsang, pengurusan kabel |
Produk kepingan logam ketepatan kami adalah sebahagian daripada ekosistem fabrikasi dan penyepaduan yang lengkap. Ketahui lebih lanjut tentang perkhidmatan pelengkap yang ditawarkan oleh Zhejiang Jiafeng:
